(45)王道数据结构-图的广度优先遍历

基本概念

广度优先搜索类似于二叉树层次遍历算法，其基本思想是：首先访问起始顶点v，接着由v出发，依存访问v的各个未访问过的邻接顶点w1，w2，…，wi，然后依次访问w1，w2，…，wi的所有未被访问过的邻接顶点；再从这些访问过的顶点出发，访问它们所有未被访问过的邻接顶点······依次类推，直到图中所有顶点都被访问过为止。Dijkstra单源最短路径算法和Prim最小生成树算法也应用了类似的思想。

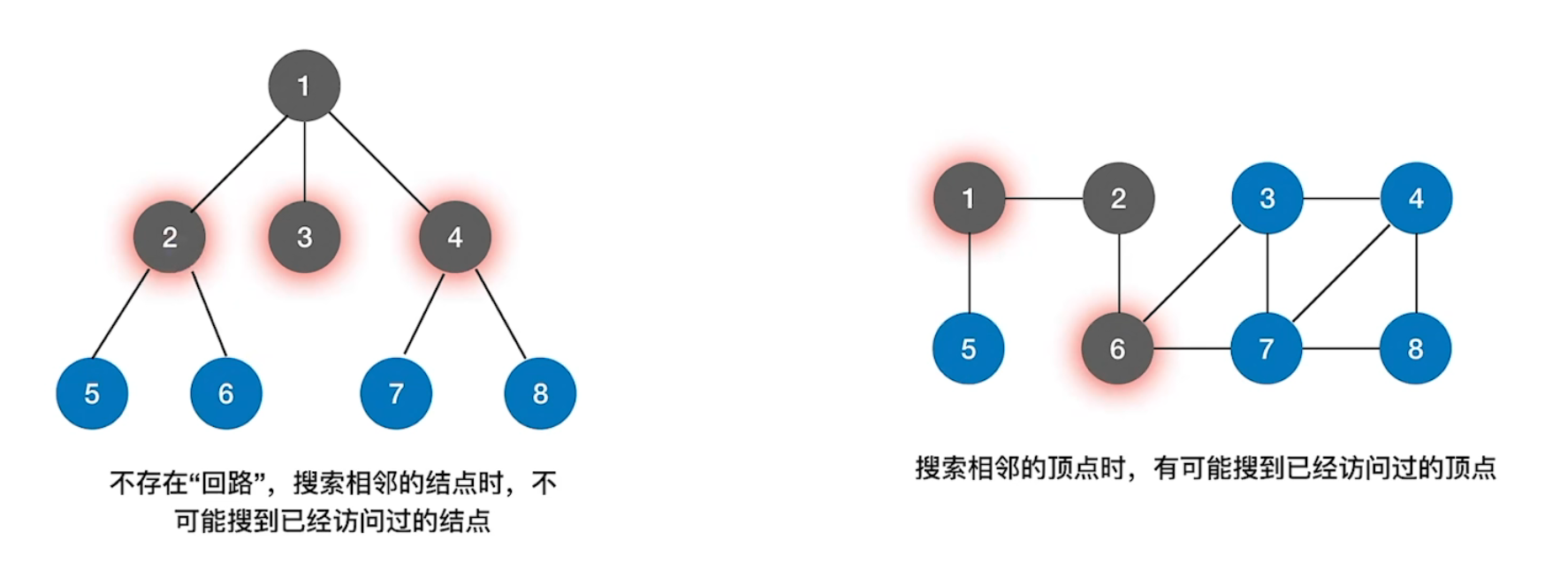

树VS图

树的广度优先遍历(层次遍历)

①若树非空，则根结点入队
②若队列非空，队头元素出队并访问，同时将该元素的孩子依次处理
③重复②直到队列非空

代码实现

广度优先搜索是一种分层的查找过程，每向前一步可能访问一批顶点，不像深层优先搜索那样有往回退的情况，因此它不是一个递归的算法。为了实现逐层的访问，算法必须借助一个辅助队列，以记忆正在访问的顶点的下一层顶点。

要点:
1.找到与一个顶点相邻的所有顶点
2.标记那些顶点被访问过
3.需要一个辅助队列

FirstNeighbor(G, x): 求图G中顶点x的第一个邻接点，若有则返回顶点号。若x没有邻接点或图中不存在x，则返回-1

NextNeighbor(G, x, y): 假设图G中顶点y是顶点x的一个相邻点，返回除y之外顶点x的下一个邻接点的顶点号，若y是x的最后一个邻接点，则返回-1

bool visited[MAX_VERTEX_NUM]; //访问标记数组

bool visited[MAX_VERTEX_NUM]; //访问标记数组
//广度优先遍历
void BFS(Graph G, int v) {  //从顶点v出发，广度优先遍历图G,算法借助一个辅助队列Q
    visit(v); //访问初始顶点v
    visited[v]=TRUE; //对v做已访问标记
    Enqueue(Q, v); //顶点v入队列Q
    while(!isEmpty(Q)) {
        DeQueue(Q, v); //顶点v出队列
        for(w=FirstNeighbor(G, v); w>=0; w=NextNeighbor(G, v, w) //检测v所有邻接点
            if(!visited[w]) { //w为v的尚未访问的邻接顶点
                visit(w); //访问顶点w
                visited[w]=TRUE; //对w做已访问标记
                EnQueue(Q, w); //顶点w入队列
            }
     }
}

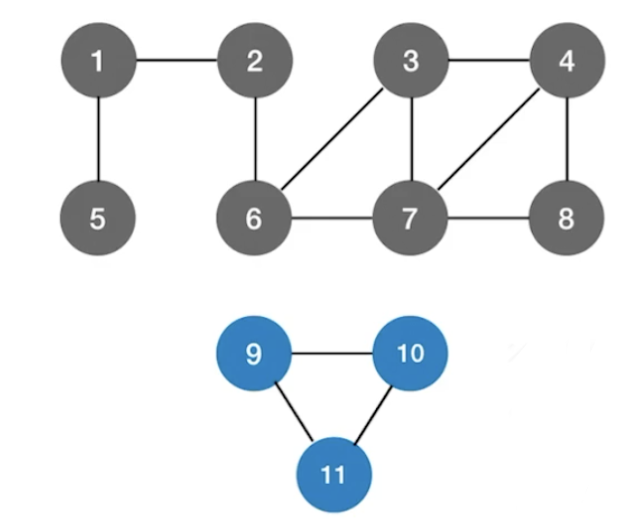

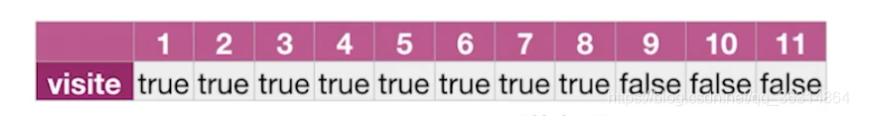

本算法中如果是非连通图，则无法遍历完所有结点

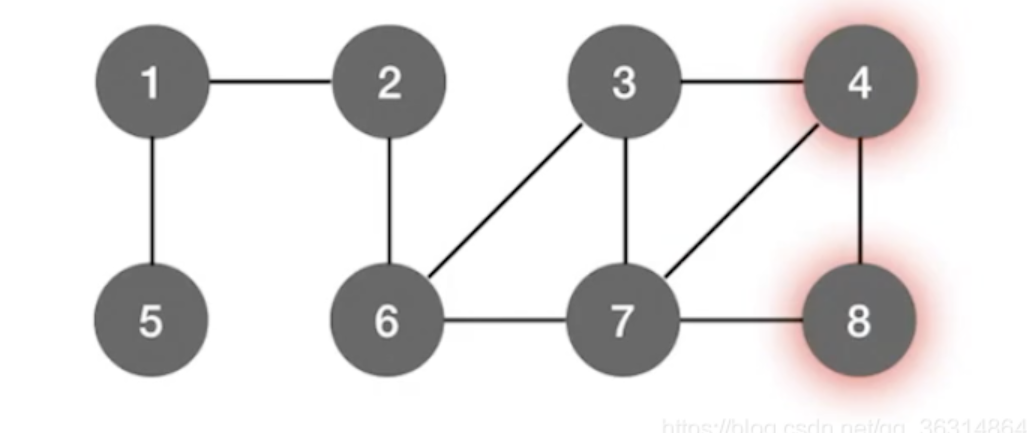

遍历序列

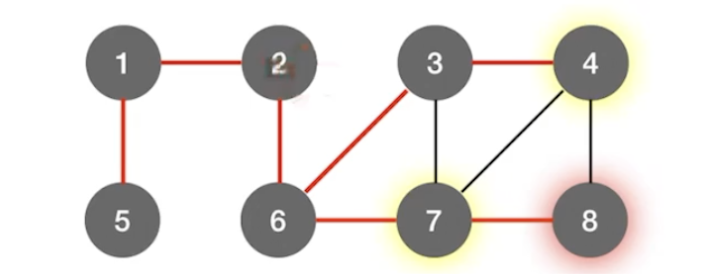

从顶点1出发得到的广度优先遍历序列:
1,2,5,6,3,7,4,8

从顶点3出发得到的广度优先遍历序列:
3,4,6,7,8,2,1,5

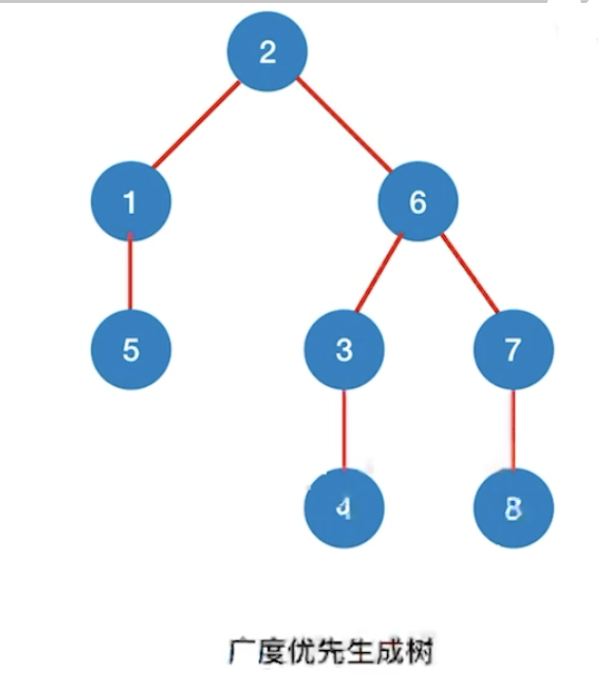

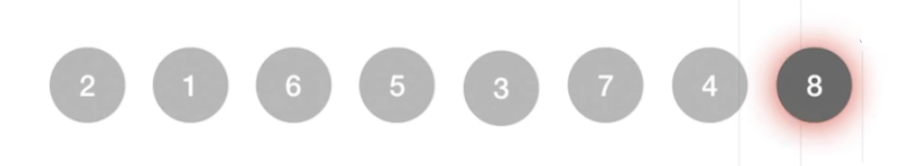

从顶点2出发得到的广度优先遍历序列
2,1,6,5,3,7,4,8

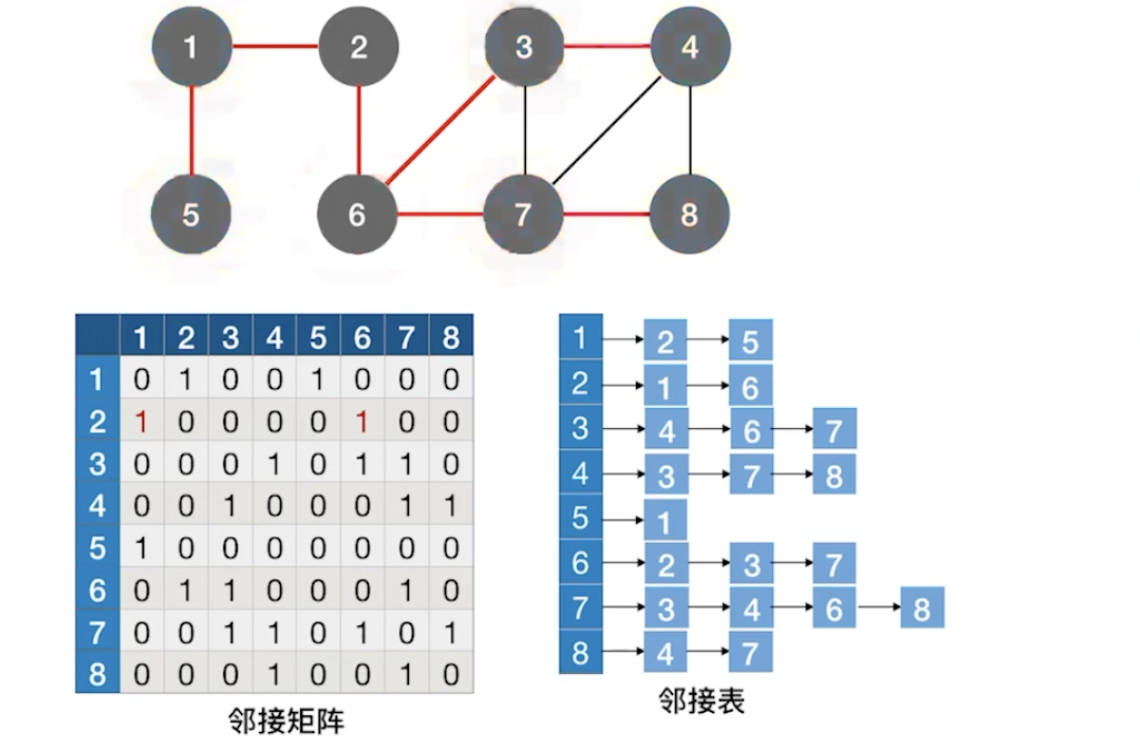

可变性

1.同一个图的邻接矩阵表示方式唯一，因此广度优先遍历序列唯一
2.同一个图邻接表表示方法不唯一，因此广度优先遍历序列不唯一

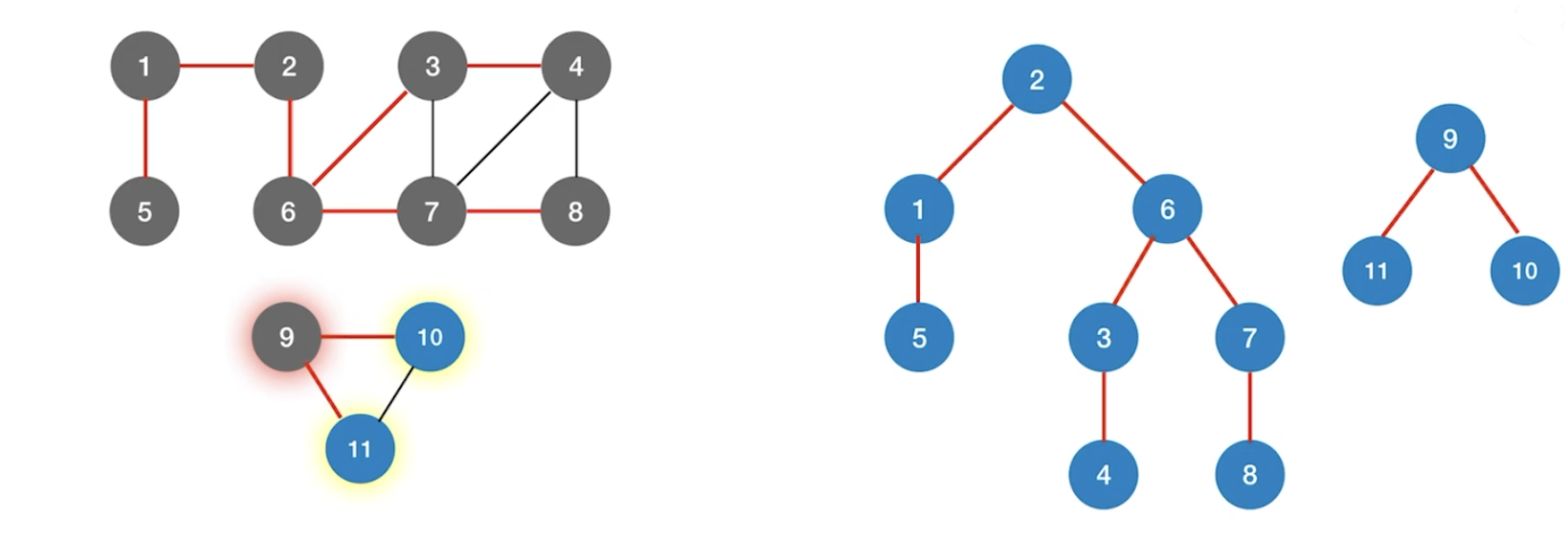

BFS(最终版)

对于无向图，调用BFS函数的次数=连通分量数

bool visited[MAX_VERTEX_NUM]; //访问标记数组
void BFSTraverse(Graph G) {//对图G进行广度优先遍历，设访问函数为visit()
    for(i=0; i<G.vexnum, ++i)  {
        visited[i]=FALSE; //访问标记数值初始化
    }
    InitQueue(Q); //初始化辅助队列Q
    for(i=0; i<G.vexnum; ++i) {
        //从0号顶点开始遍历
        if(!visited[i]) {
            BFS(G, i); //vi未访问过，从vi开始BFS
        }
    }
}
//广度优先遍历
void BFS(Graph G, int v) {//从顶点v出发，广度优先遍历图G,算法借助一个辅助队列Q
    visit(v); //访问初始顶点v
    visited[v]=TRUE; //对v做已访问标记
    Enqueue(Q, v); //顶点v入队列Q
    while(!isEmpty(Q)) {
        DeQueue(Q, v); //顶点v出队列
        for(w=FirstNeighbor(G, v); w>=0; w=NextNeighbor(G, v, w) {
            //检测v所有邻接点
            if(!visited[w]) { //w为v的尚未访问的邻接顶点
                visit(w); //访问顶点w
                visited[w]=TRUE; //对w做已访问标记
                EnQueue(Q, w); //顶点w入队列
            }
        }
     }
}

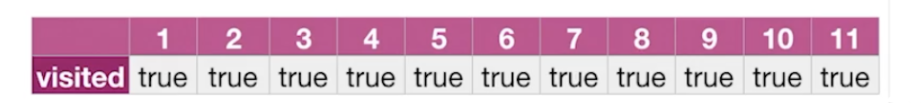

辅助数组visited[]标志顶点是否被访问过，其初始状态为FALSE。在图的遍历过程中，一旦某个顶点vi被访问，就立即置visited[i]为TRUE，防止它被多次访问。

复杂度分析

空间复杂度

无论是邻接表还是邻接矩阵的存储方式，BFS算法都需要借助一个辅助队列Q，n个顶点均需要入队依次，在最坏的情况下，空间复杂度为O(|V|)。

时间复杂度

1.采用邻接表存储方式时，每个顶点均需要搜索一次(或入队一次)，故时间复杂度为O(|V|)，在搜索任一顶点的邻接点时，每条边至少访问一次，故时间复杂度为O(|E|)，算法总的时间复杂度为O(|V|+|E|)
2.采用邻接矩阵存储方式时，查找每个顶点的邻接点所需的时间为O(|V|)，故算法的时间复杂度为O(|V|2)
